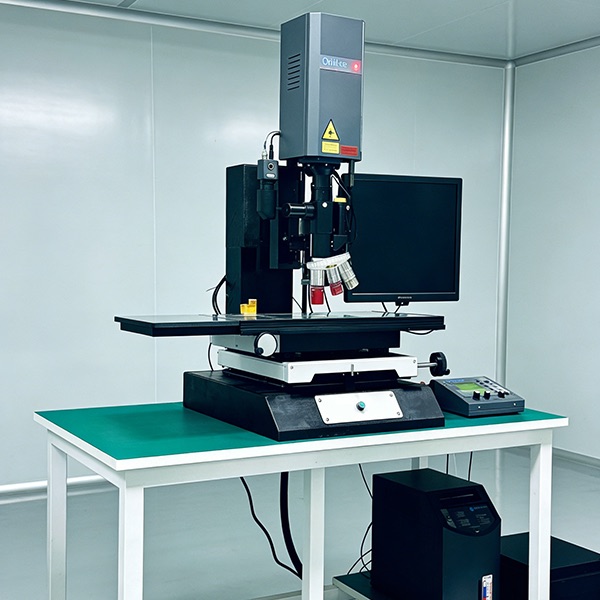

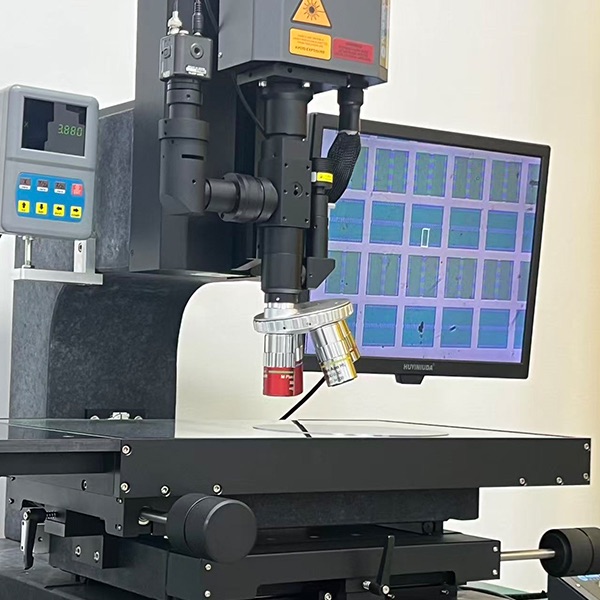

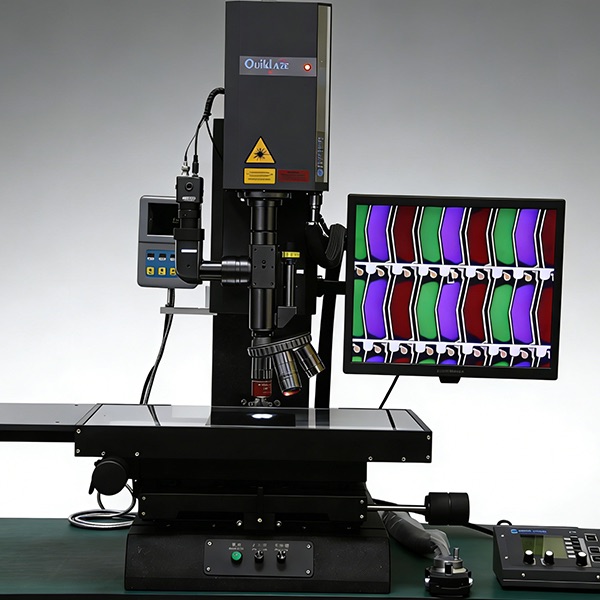

LCD-OLED面板镭射修复机 REV-310-SD
设备简介：
激光修复机是针对TFT-LCD显示屏面板设计的激光镭射修补系统。设备搭载(New wave) REV-3018系列镭射系统(含Laser Head、Laser Power)、精密光学影像系统(镭射加工/观测专用显微镜、镭射加工专用光学物镜、影像观测物镜)、X/Y/Z三轴手动位移对焦系统、 精密大理石平台基座+简洁开放式工作载台所組成。本设备可针对工件特定材质层进行短路等缺陷修补处理。 加工件为采用人工模式取放。
基本信息
产品型号 | REV-310-SD | 工作环境 | 开放式 |
电力需求 | 220V,50~60Hz | 操控方式 | 手动 |
产品尺寸 | 1200mm x 700mm x 1800mm | 设备重量 | 约300KG |
技术特点与优势
●高端核心配置加持，修复稳定性行业领先 ●多维度精准控制，适配复杂修复场景 ●光学影像系统全面，缺陷识别与修补更精准 ●柔性适配能力强，覆盖多规格面板需求●软件功能更贴合工业级操作需求●定制化与兼容性的平衡更具优势
1、机台规格
| X/Y/Z 轴驱动系统 | |
| 项目 | 说明 |
| X、Y、Z 轴有效行程 | 200mm x 100mm（XY载台玻璃可加大） |
| X、Y 轴驱动形式 | 1um/pulse（手动调节位移） |
| 重现性 | 100mm |
| Z 轴驱动形式 | 精密螺桿（电动调节位移对焦） |
| Z 轴最小解析度 | 0.1um/pulse |
| (依实际设计配置为准) | |
2、激光系统
2-1可以选择 New Wave ，REV-3018等系列激光系统，根据切割材质配置需求。
（依实际镭射配置为准）。
| 2-2 Laser Slit | |
| 项目 | 说明 |
修补尺寸 | 物镜倍率 加工尺寸 |
| NIR 50x 物镜; min: 3um x3um | |
| NIR 20x 物镜 max: 120um x 120um | |
| 2-3 光学影像系统 | |
| 项目 | 说明 |
| 显微镜 | 观测/镭射加工专用型 |
| CCD | 1/2”Color CCD |
| 落射光源 | 高亮度LED点光源 |
| 透射光源 | backlight |
| Guide Light | LED（Blue） |
| 物镜切换系统 | 4 孔/手动切换式 |
| 2-4 精密物镜组 | |
| 项目 | 说明 |
| M Plan APO 5 x | 观察 |
| M Plan APO 10 x | 观察 |
| M Plan NIR 20 x | 观察/镭射加工 |
| M Plan NIR 50 x | 观察/镭射加工 |
| 2-5 自动对焦系统 | |
| 项目 | 说明 |
| 对焦类型 | 手动式对焦 |
| 2-6 加工载台 | |
| 项目 | 说明 |
| 主要功能 | 工件承载使用 |
| 材质 | 精密研磨光学玻璃平台(Glass Stage) |
| 尺寸 | 708.4mm x 398.5mm(可订制) |
| 底座台 | 精密大理石 |
| 2-7 避震系统 | |
| 项目 | 说明 |
| 避震形式 | 避震形式 |
| 自然频率(垂直/水平) | 2~2.3 Hz |
| 厂家供气规格 | 4~6 kg/㎠ （Compressed or Nitrogen Gas） |
| (设备需求地板防震等级：B 等级) | |
| 2-9 其它规格 | |
| 项目 | 说明 |
| 背光箱 | 寻找亮点缺陷之光源灯箱 |
3、操作模式
3-1 软体功能无
（1）镭射机控制盒
(2) 镭射手动操作击发功能（脚踏板）。
(3) 手动XYZ三轴位移对焦，荧幕画面光标移动。
(4) 控制盒标准参数匹配设定可调。
(5) 控制盒旋钮开启 Slit 功能光标在荧幕上动作 对应 Slit 大小调节。
(6) 使用者登入/登出 锁匙电源开关。
(7) 上下光源手动调整 。
(8) 上下光源配合各倍率设定手动动调整。
(9) 镜头切换手动校正功能 。
(10)操作语系英文菜单。
3-2手动操作模式，操作人员可手动调节移动XYZ、透过系统画面确认。
4、公用设备
| 4-1 电源 | |
| 项目 | 说明 |
| 组数 | 1 组 |
| 电源 | 2 phase /AC 220 V ± 10%, 30A |
| 电源接头 | M6 端子台 |
| 接地线 | JIS 等级 1, 8mmsq 以上 |
5. 外观
| 项目 | 说明 |
| 组数 | 2 组 |
| 尺寸 | Within 1200mm(W) x 700mm(D) x 1800mm(H) |
| 重量 | Within 300KG |
| (依据实际设计尺吋为准) | |
6. 使用环境
| 温度 | 20℃±5℃ |
| 湿度 | 30~60（无结露状态） |
| 粉尘 | 推荐10000级以上无尘室使用，激光器是光学部品结合而成因此在粉尘少的环境使用。 |
