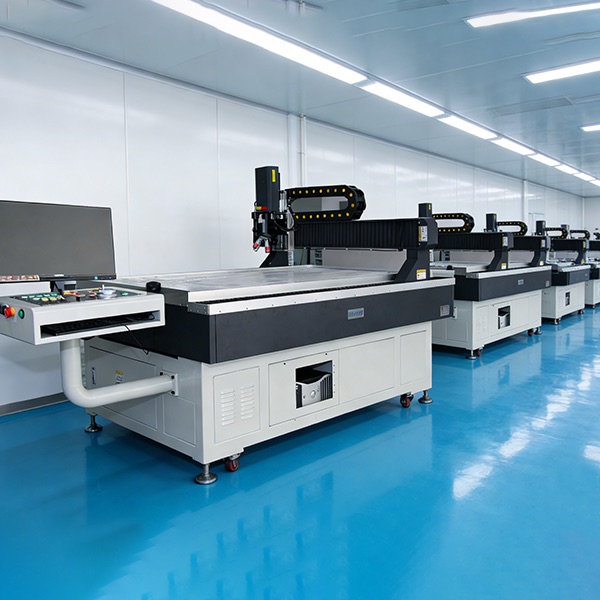

LCD-OLED面板镭射修复机 REV-650-ZD
设备简介
激光修复机是针对TFT-LCD显示屏面板设计的激光镭射修补系统。设备搭载美国ESI(New wave) QUIK Laze 、EzLaze、REV-3018系列镭射系统(含Laser Head、Laser Power)、精密光学影像系统(镭射加工/观测专用显微镜、镭射加工专用光学物镜、影像观测物镜)、X/Y/Z 马达驱动系统、电控系统、气压避震系统、 精密大理石平台等所組成。本设备能为LCD成品、半成品的显示屏缺陷，实现高精度、低成本修复，大幅提升制程良率与经营效率。
基本信息
产品型号 | REV-650-ZD | 工作环境 | 开放式 |
电力需求 | 220V,50~60Hz | 操控方式 | 自动 |
产品尺寸 | 2320mm x 2160mm x 2000mm | 设备重量 | 约1500KG |
技术特点与优势
●高端核心配置加持，修复稳定性行业领先 ●多维度精准控制，适配复杂修复场景 ●光学影像系统全面，缺陷识别与修补更精准 ●柔性适配能力强，覆盖多规格面板需求●软件功能更贴合工业级操作需求●定制化与兼容性的平衡更具优势
1、机台规格
| X/Y/Z 轴驱动系统 | |
| 项目 | 说明 |
| X、Y 轴有效行程 | 1500mm x 1000mm |
| X、Y 轴驱动形式 | 1um/pulse |
| 重现性 | ≦±5 um |
| Z轴最大行程 | 150mm |
| Z 轴驱动形式 | 伺服马达系统搭配精密螺桿 |
| Z 轴最小解析度 | 0.1um/pulse |
| (依实际设计配置为准) | |
2-1、激光系统
可以选择 New Wave 等系列激光系统，根据切割材质(金属，ITO，氧化物等)不同可以选择可见光 红外和紫外波段配置，（依实际镭射配置为准）。
| 2-2 Laser Slit | |
| 项目 | 说明 |
修补尺寸 | 物镜倍率 加工尺寸 |
| NIR 50x 物镜; min: 3um x3um | |
| NIR 20x 物镜 max: 120um x 120um | |

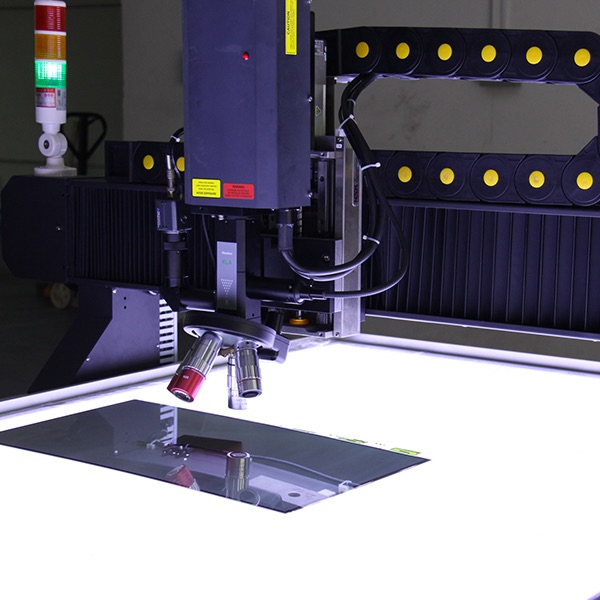

| 2-3 光学影像系统 | |
| 项目 | 说明 |
| 显微镜 | 观测/镭射加工专用型 |
| CCD | 1/2”Color CCD |
| 落射光源 | 高亮度卤素光源系统(100W) |
| 透射光源 | backlight |
| Guide Light | LED（Blue） |
| 物镜切换系统 | 4 孔/电动切换式 |
| 2-4 精密物镜组 | |
| 项目 | 说明 |
| M Plan APO 5 x | 观察 |
| M Plan APO 10 x | 观察 |
| M Plan NIR 20 x | 观察/镭射加工 |
| M Plan NIR 50 x | 观察/镭射加工 |
| 2-5 自动对焦系统 | |
| 项目 | 说明 |
| 对焦类型 | 手动式对焦 |
| 2-6 加工载台 | |
| 项目 | 说明 |
| 主要功能 | 工件承载使用 |
| 材质 | 精密研磨光学玻璃平台(Glass Stage) |
| 尺寸 | 1760mm x 1100mm(可订制) |
| 底座台 | 精密大理石 |
| 2-7 避震系统 | |
| 项目 | 说明 |
| 避震形式 | 避震形式 |
| 自然频率(垂直/水平) | 2~2.3 Hz |
| 厂家供气规格 | 4~6 kg/㎠ （Compressed or Nitrogen Gas） |
| (设备需求地板防震等级：B 等级) | |
| 2-8 PC 规格 | |
| 项目 | 说明 |
| PC | 工业级电脑(IPC) |
| CPU | 2.4G Hz |
| OS | Windows System |
| HD | 500G *1 |
| RAM | 2G |
| Language | 简中 |
| Monitor | 21.5’’ |
| Key Board | ATS-STANDARD |
| Mouse | ATS-STANDARD |
| 2-9 其它规格 | |
| 项目 | 说明 |
| 背光箱 | 寻找亮点缺陷之光源灯箱 |
3、操作模式
3-1 软体功能
(1) 镭射巨集模式操作功能 提供 Point / Line / Block 三种雷射加工模式，将 Recipe 中的镭射参数，依使用者 在画面中教导预修补的路径与型式，教导完后作一次性的快速修补。
(2) 镭射手动操作击发功能。
(3) 快速荧幕画面滑鼠点击移动。
(4) Recipe 存档功能 提供有关镭射参数/基板参数 Recipe 存档功能。
(5) 滑鼠拉框开启 Slit 功能 利用滑鼠在荧幕上做拉框的动作直接开启 Laser 对应的 Slit 大小。
(6) 使用者登入/登出 (权限管理)。
(7) 上下光源手动调整 。
(8) 上下光源配合各倍率设定自动调整。
(9) 基本量测工具 。
(10) 图片 Image 存档功能。
(11) 镜头切换自动校正功能 。
(12) 影像参数设定功能 a. 明亮度设定 b. 对比度设定 c. 饱和度设定 d. 对比度设定 。
(13)操作语系选择 a. 简中 b. 英。
3-2手动操作模式，操作人员可利用滑鼠、透过系统画面确认。
4、公用设备
| 4-1 电源 | |
| 项目 | 说明 |
| 组数 | 1 组 |
| 电源 | 2 phase /AC 220 V ± 10%, 30A |
| 电源接头 | M6 端子台 |
| 接地线 | JIS 等级 1, 8mmsq 以上 |
| 4-2 Vacuum | |
| 项目 | 说明 |
| 组数 | 1 组 |
| 气压 | -500mm Hg |
| 流量 | 100L /Min |
| 接头 | 8mm Swagelok |
| 4-3 CDA | |
| 项目 | 说明 |
| 组数 | 2 组 |
| 气压 | 5 Kg / cm2 |
| 流量 | 100L /Min |
| 接头 | 8mm Swagelok |
5. 外观
| 项目 | 说明 |
| 组数 | 2 组 |
| 尺寸 | Within 2320mm(W) x 2160mm(D) x 2000mm(H) |
| 重量 | Within 1.5T |
| (依据实际设计尺吋为准) | |
6. 使用环境
| 温度 | 20℃±5℃ |
| 湿度 | 30~60（无结露状态） |
| 粉尘 | 推荐10000级以上无尘室使用，激光器是光学部品结合而成因此在粉尘少的环境使用。 |
